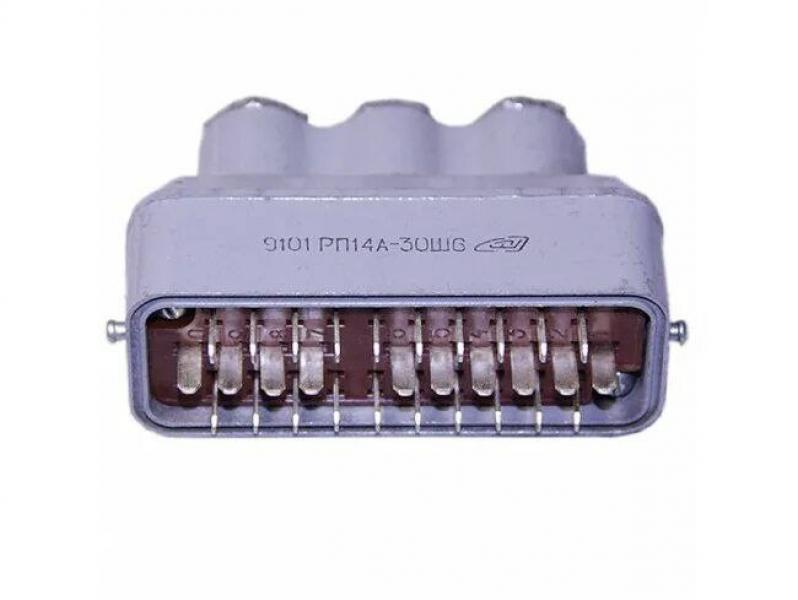

РП14А-30ш с кожухом, год выпуска после 83, новый

Техническое описание разъема РП14А-30Ш с кожухом

Общие сведения

Разъем РП14А-30Ш с кожухом представляет собой экранированный штепсельный разъем с 30-ю контактами, предназначенный для надежной передачи сигналов и энергии в условиях индустриальной и транспортной эксплуатации. Особенно востребован в оборонной, энергетической и автомобильностроительной отраслях.

Назначение

Применяется в следующих областях:
- Автомобильная и тракторостроительная отрасль,
- Радиотехника и средства связи,
- Приборы управления и диагностики технологического оборудования,
- Военно-технические разработки и авиация.

Основные технические характеристики

| Параметр | Значение |
|----------|---------|
| Число контактов | 30 |
| Номинальное напряжение | до 250 В переменного тока, до 150 В постоянного тока |
| Максимальный ток на один контакт | до 10 А |
| Температурный диапазон эксплуатации | от -60°C до +125°C |
| Гарантированное число циклов вставки-вынятия | более 500 циклов |
| Тип покрытия контактов | Никелевое покрытие, позолоченные площадки |
| Материал корпуса | Литой алюминий |
| Размеры (LxWxH) | около 60×40×30 мм |
| Масса | около 150 г |

Конструкция и принцип работы

Разъем оснащен специальным экраном, снижающим влияние электромагнитных помех. Конструкция отличается прочностью и устойчивостью к негативным внешним воздействиям. Кожух защищает контакты от механических повреждений и попадания влаги.

Полезные советы по эксплуатации

- Аккуратно устанавливайте разъем, избегая прикладывания избыточных усилий.
- Регулярно проверяйте состояние контактов и проводки.
- Избегайте перегрева и длительного нахождения в воде.
