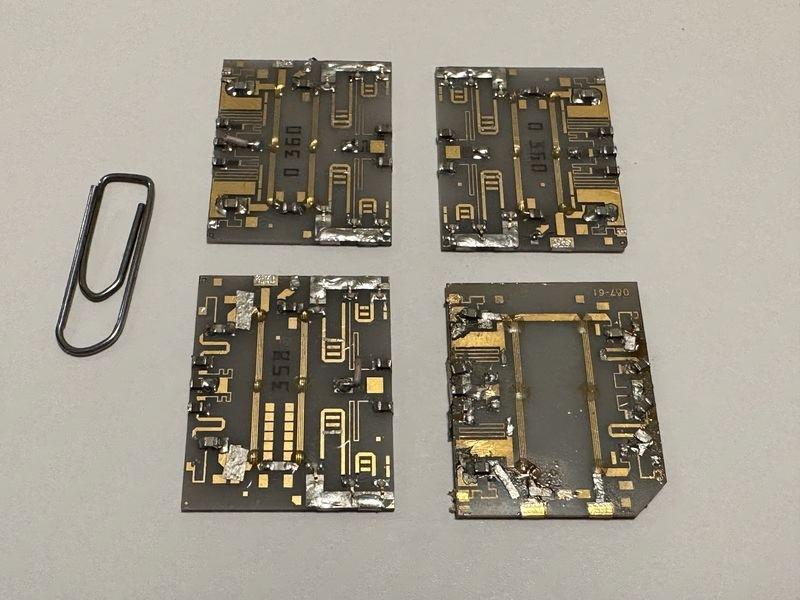

Керамические подложки (поликор) с дорожками Ау

Керамические подложки на основе поликора (сапфир-керамика) с золотыми (Au) дорожками представляют собой основу для создания интегральных схем и модулей, обладающих высокой устойчивостью к механическим и тепловым нагрузкам, а также повышенной химической и радиационной стойкостью. Эти подложки используются в высокотехнологичном оборудовании, требующем особой точности и надежности.

Основные характеристики
- Тип материала: Сапфир-керамика (поликор)
- Толщина подложки: От 0,25 до 1,0 мм
- Площадь подложки: Индивидуальна, от мелких чипов до крупногабаритных плат
- Материалы дорожек: Золото (Au)
- Толщина дорожек: От 1 до 5 мкм
- Ширина дорожки: От 10 до 100 мкм
- Шаг дорожек: От 20 до 200 мкм
- Диапазон рабочих температур: От -55°C до +300°C
- Радиационная стойкость: > 1 Mrad
- Прочность сцепления Au-дорожек: > 10 N/cm

Конструкция и принцип работы
Керамическая основа сделана из сапфир-керамики (Al₂O₃), которая отличается высокой теплопроводностью, стабильностью размеров и химической нейтральностью. Поверхность основы покрывается тонкими золотыми дорожками, обеспечивающими идеальную проводимость и устойчивость к коррозии и деградации. Толщина и ширина дорожек определяются типом изготавливаемого устройства.

Процесс нанесения золотых дорожек осуществляется методами фотолитографии и вакуумного напыления, что обеспечивает высокую однородность и стабильность электрических характеристик.

Преимущества
- Высокая надежность и устойчивость к внешним воздействиям.
- Отличная теплопроводность и рассеивание тепла.
- Высокая электроизоляция и отсутствие эффекта утечки тока.
- Возможность применения в космических и ядерных программах.
- Минимальное расширение при изменении температуры.

Применение
Керамические подложки с золотыми дорожками используют в следующих областях:
- Авиакосмическое оборудование и спутники.
- Медицинские имплантируемые устройства.
- Лазерные и оптические приборы.
- Высоковольтные и высокомощные устройства.
- Сверхчувствительные научные инструменты.
